随着高通去年年底发布的旗舰处理器芯片高通骁龙 855 移动平台供货开始趋于稳定，除了各大厂商年初推出的旗舰机型外，使用旗舰配置的游戏手机也悄然开始更新。3 月 18 日，黑鲨正式发布了新一代游戏手机黑鲨游戏手机 2 ，该机不仅用上了高通旗舰芯片骁龙 855 移动平台，还特别针对信号、散热等方面进行了升级设计。本期拆评就为大家带来黑鲨游戏手机 2 的拆解。
文｜CrazyTin
校对｜Kelven
拆解亮点：
塔式全域液冷散热系统
X 型天线布局
配置一览：
SoC：高通骁龙 855 处理器 l 7nm 工艺
屏幕：6.39 英寸 AMOLED 全面屏丨分辨率2340 × 1080 丨屏占比 80.5%
存储：12GB RAM + 256GB ROM,不支持存储卡拓展
前置：前置 2000 万像素摄像头
后置：后置 4800 万像素主摄像头 + 1200万像素长焦摄像头
电池：3900 毫安锂离子电池
特色：屏幕压感l 塔式液冷散热l屏下指纹
初步拆解：

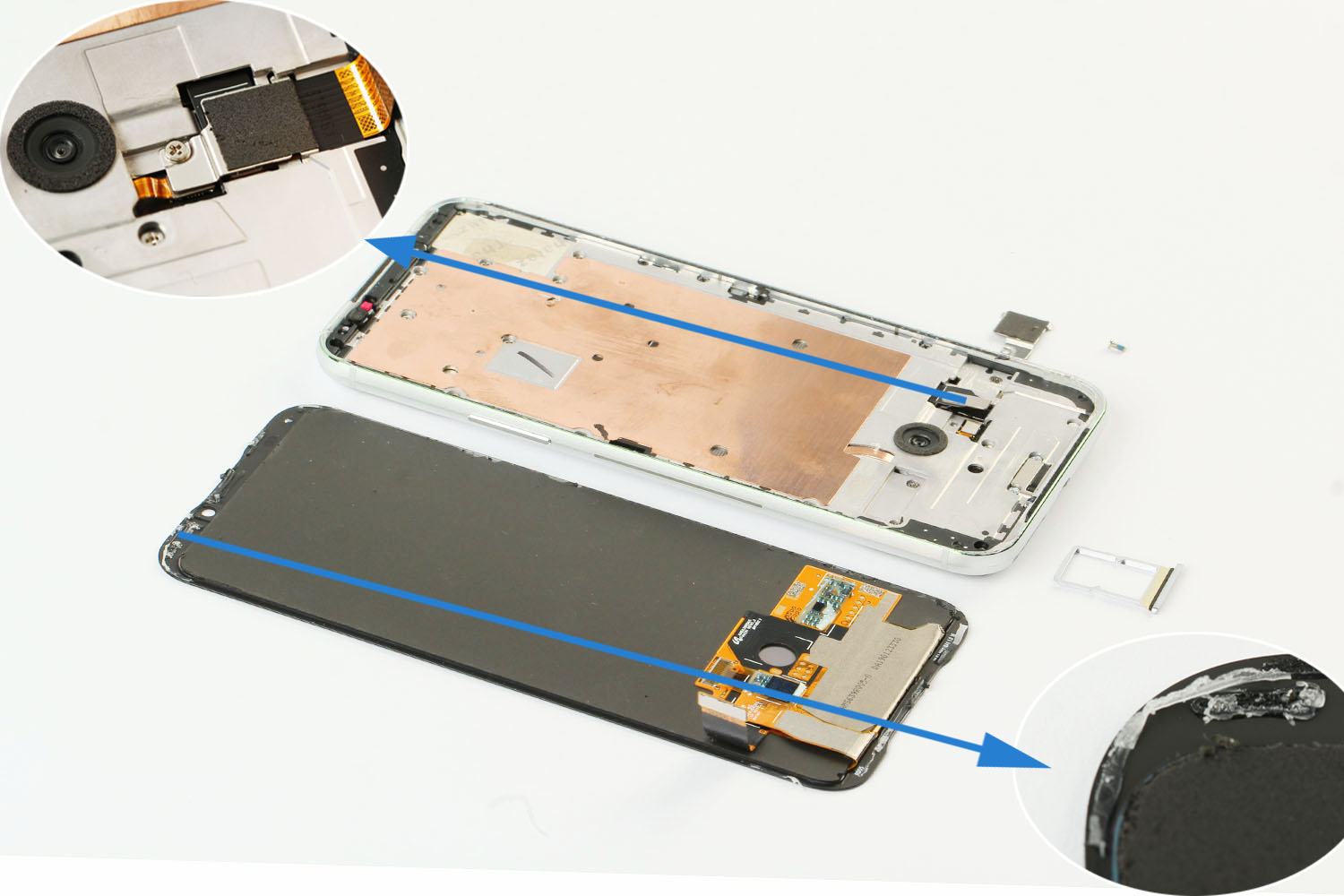

黑鲨游戏手机 2 采用前拆式设计，先将手机屏幕一侧放上加热台进行加热，加热温度约为80°C ，然后用撬片慢慢将屏幕撬开。打开后可以看到，散热板对应屏幕的位置是一片大散热铜板，连接屏幕与副板的BTB 软板位于手机下部，在散热板一侧的 BTB 软板接口通过金属盖固定在散热板上。
打开散热板后可以看到黑鲨游戏手机 2 内部有着与索尼手机非常相似的“八爪鱼式”软板排布，不同的是索尼会将软板设计在后盖上，而黑鲨游戏手机 2 则将其设计在电池上方。
索尼 Xperia XZ2 内部的“八爪鱼式”软板排布

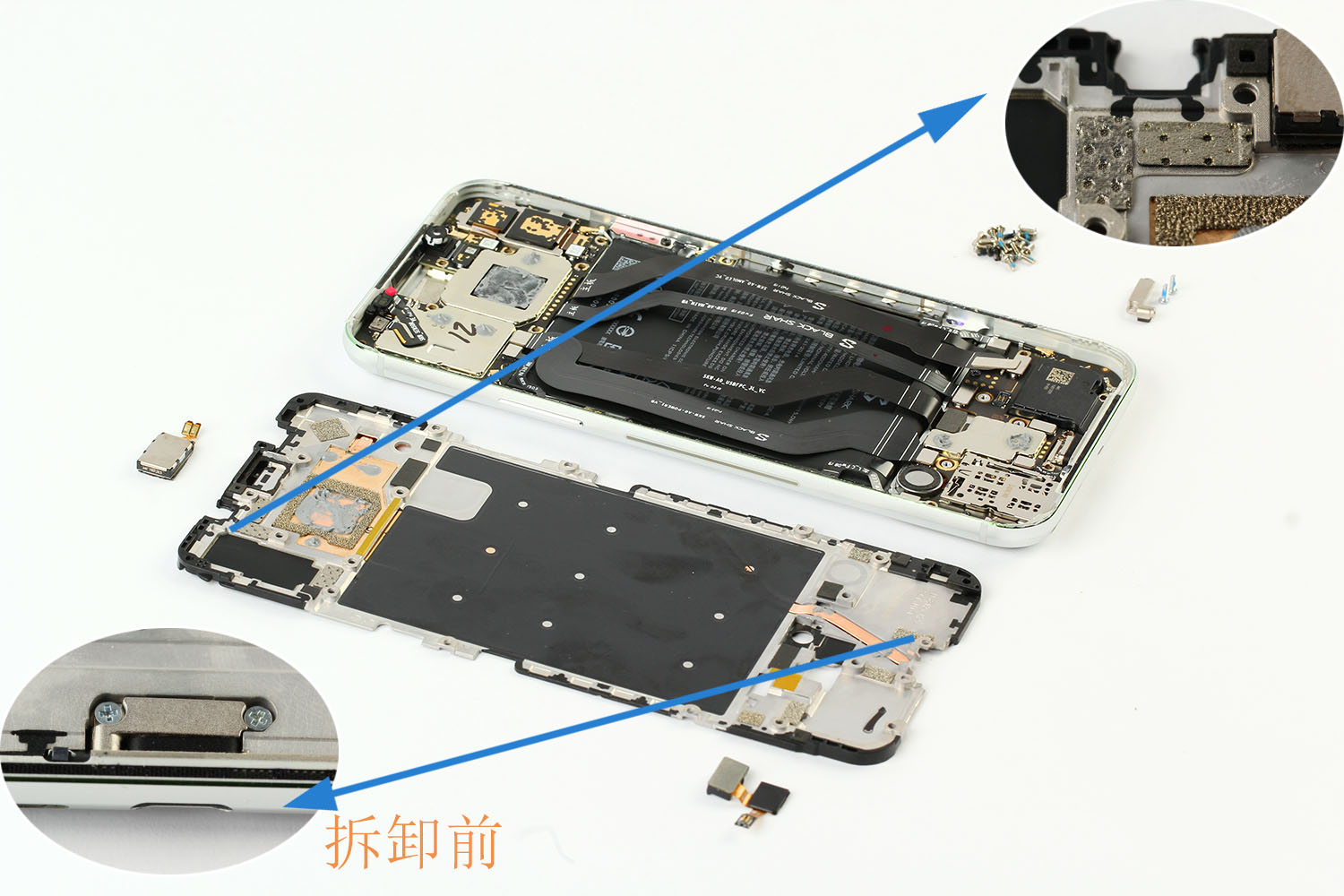

卸下散热板的同时还可以卸下指纹识别模块以及听筒模块。USB 接口软板通过金属盖板以及螺丝固定，散热板对应主板BTB 接口的位置配有用户缓冲的泡棉。

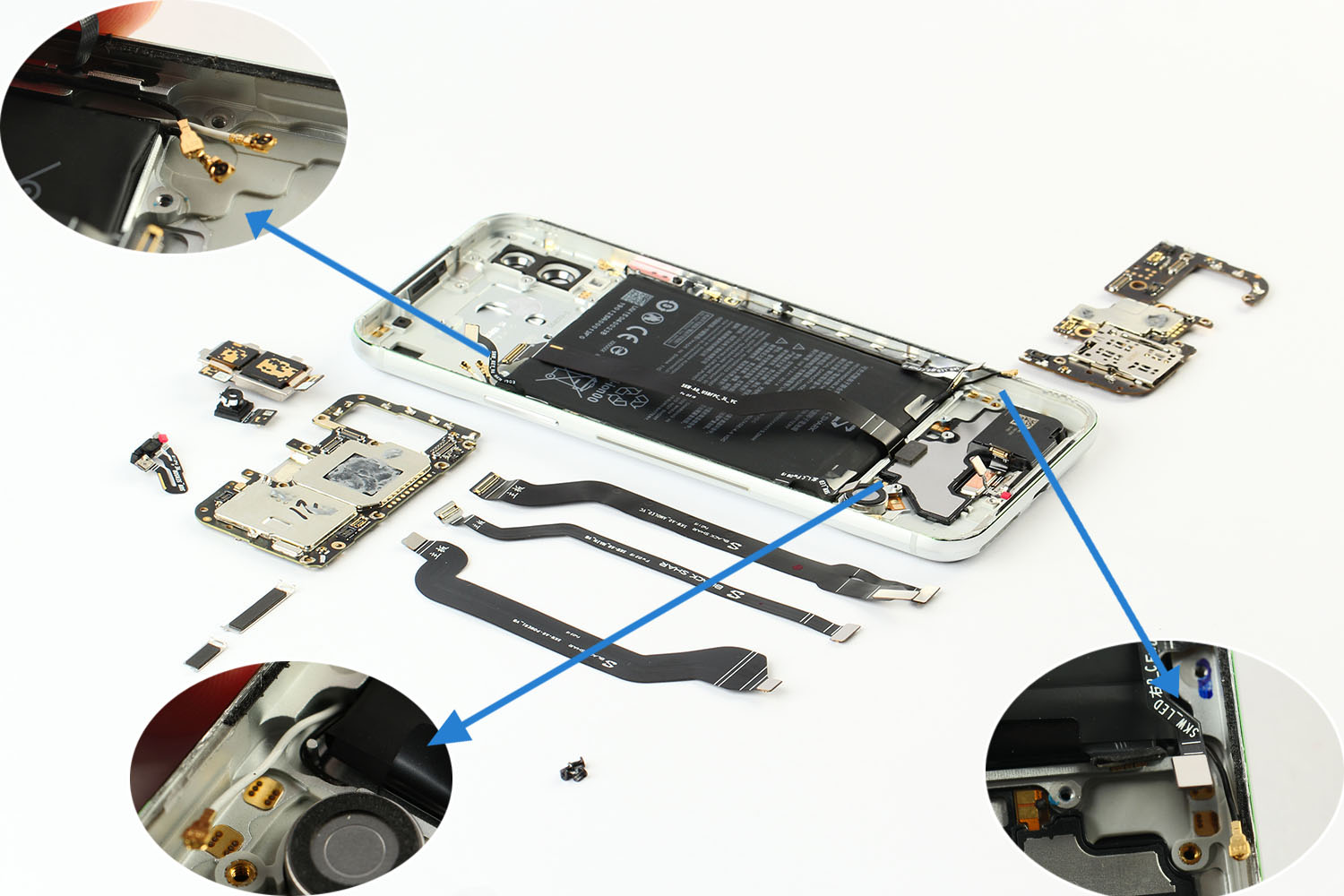

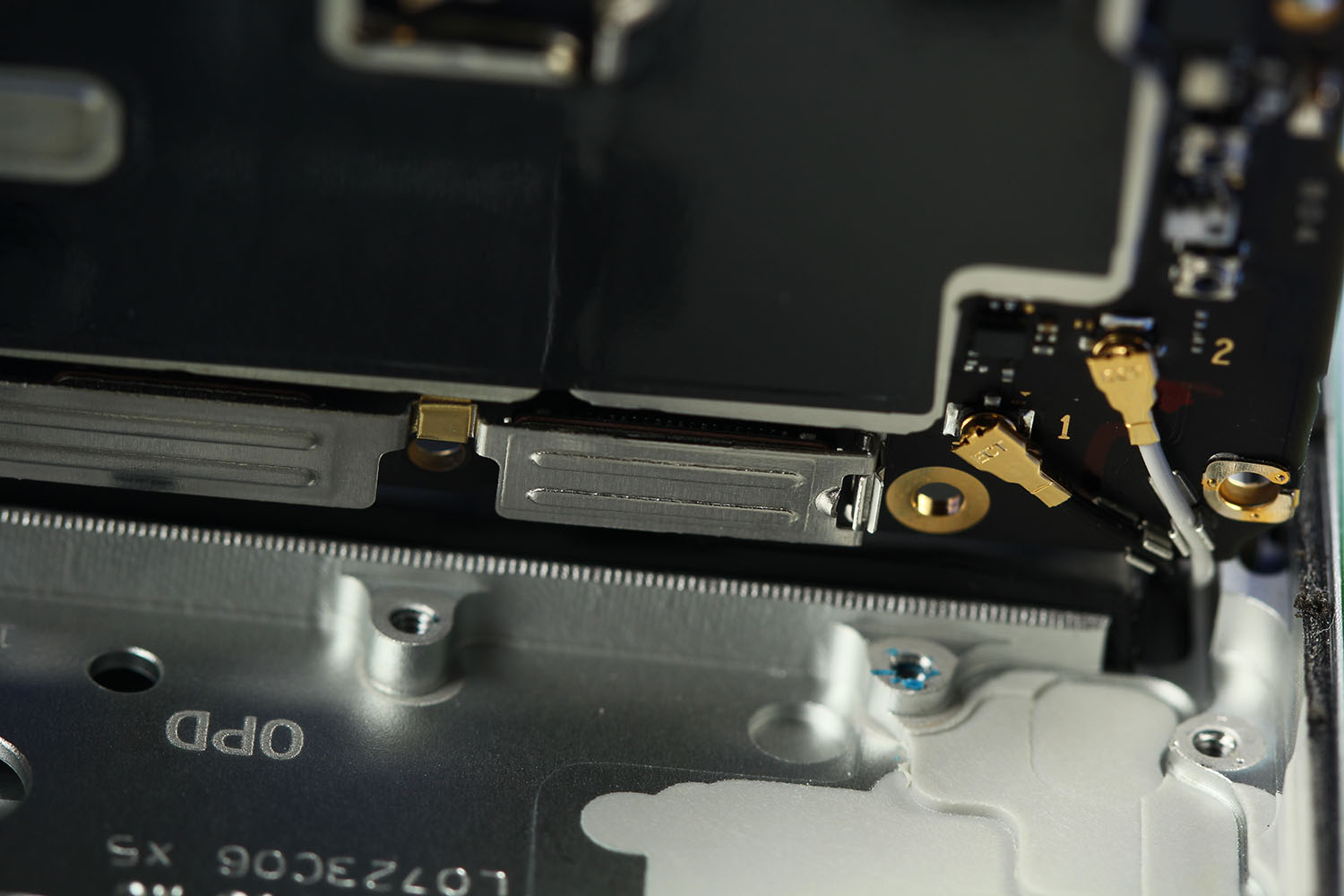

取下三条连接主、副板的 FPC 软板以及一条单独的 USB 接口软板，即可将主板和副板卸下。黑鲨游戏手机 2 共计采用了四条射频同轴线，其中两条短的同轴线用于主板与两侧的LED 软板连接，两条长的同轴线则连接到副板。这个设计就是 X 型天线布局，该设计的好处是能够提高信号的稳定性。
光线传感器单独做成一个模块，它通过 BTB 接口与主板相连，传感器上面还套有硅胶套作为保护。
主板背面的 BTB 接口处有金属盖板作为保护。
黑鲨游戏手机 2 的电池通过两条易拉胶固定在后盖上，较为特别的是，电池并不是连接在主板，而是连接在副板上。

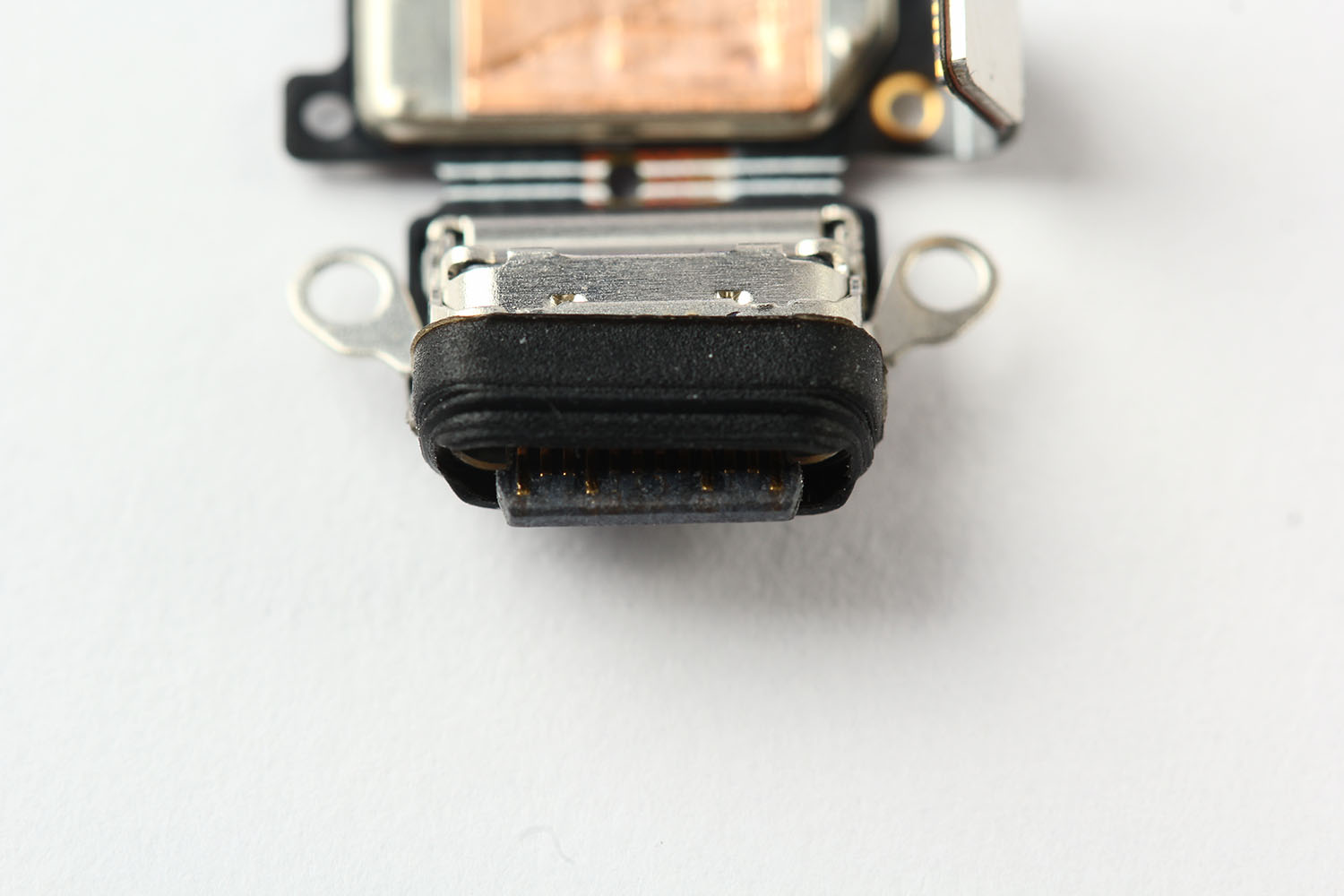

取下电池后再依次取出扬声器模块、振动器、以及USB 接口软板，USB 接口处套有防水胶圈。

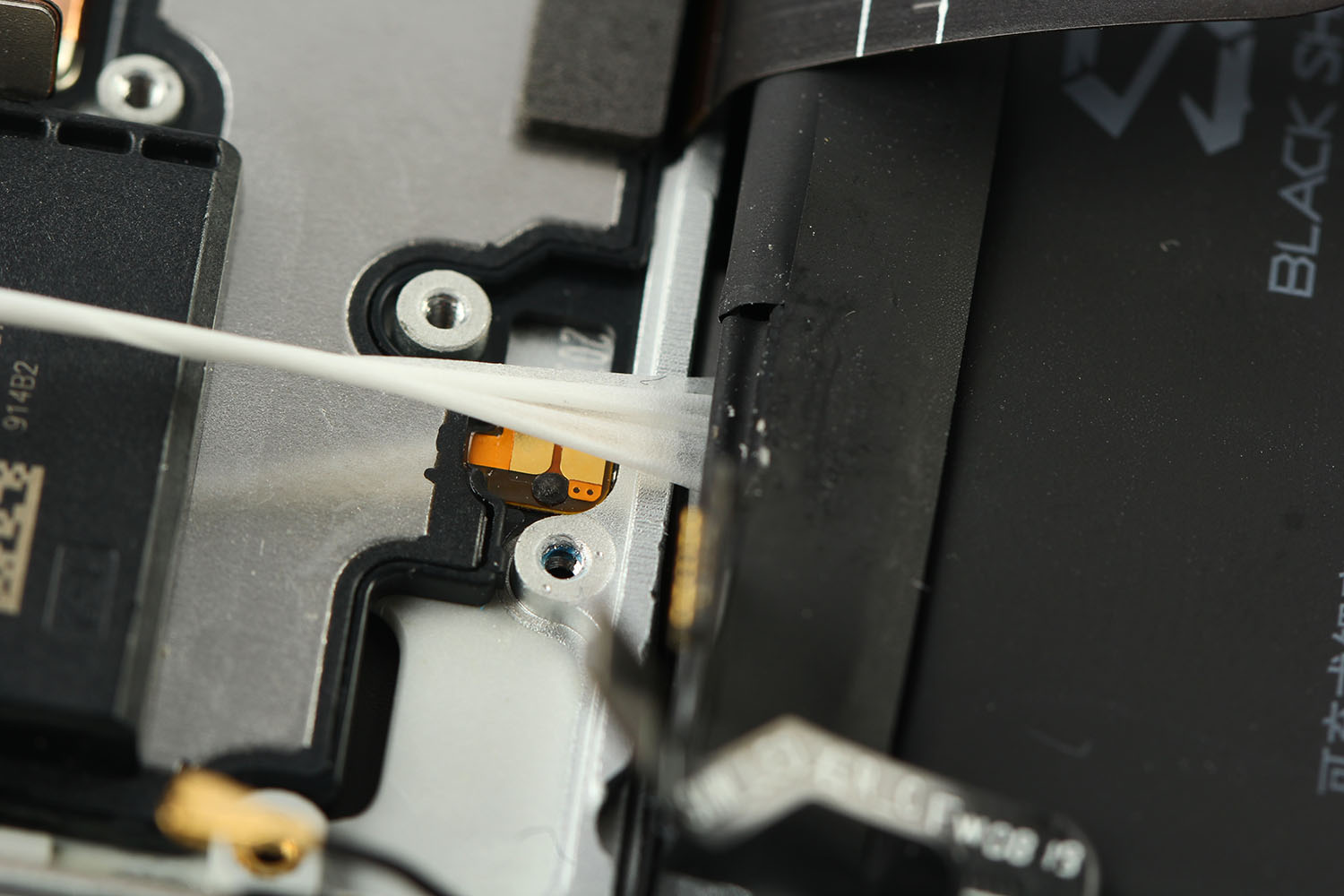

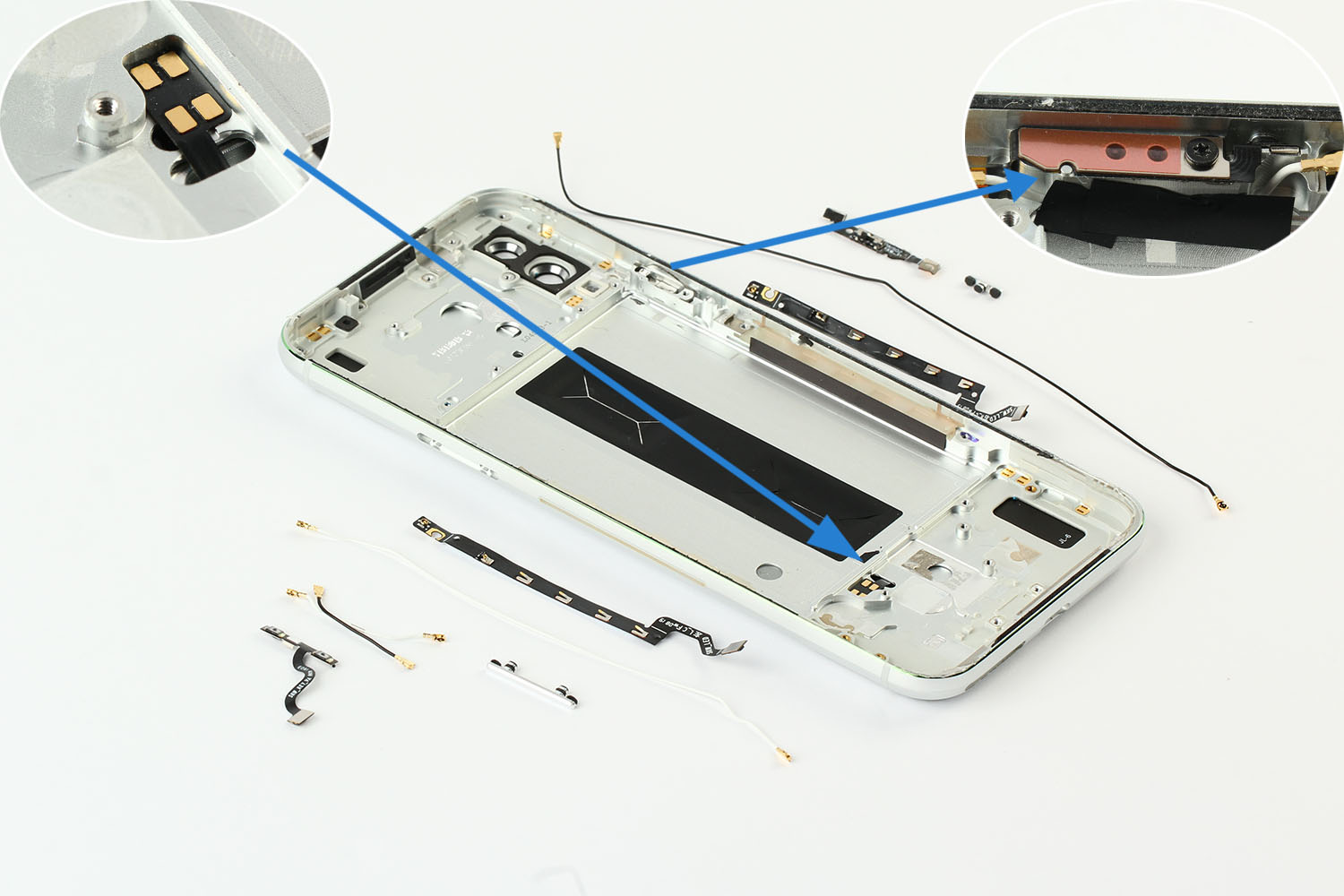

最后将后盖左右量测的同轴线以及背面的 LED 等软板取下。后盖背面的 LED 灯软板通过触点与副板相连，黑鲨游戏手机 2 的 LED 灯效有艾为灯语提供。
塔式全域液冷散热系统详解：

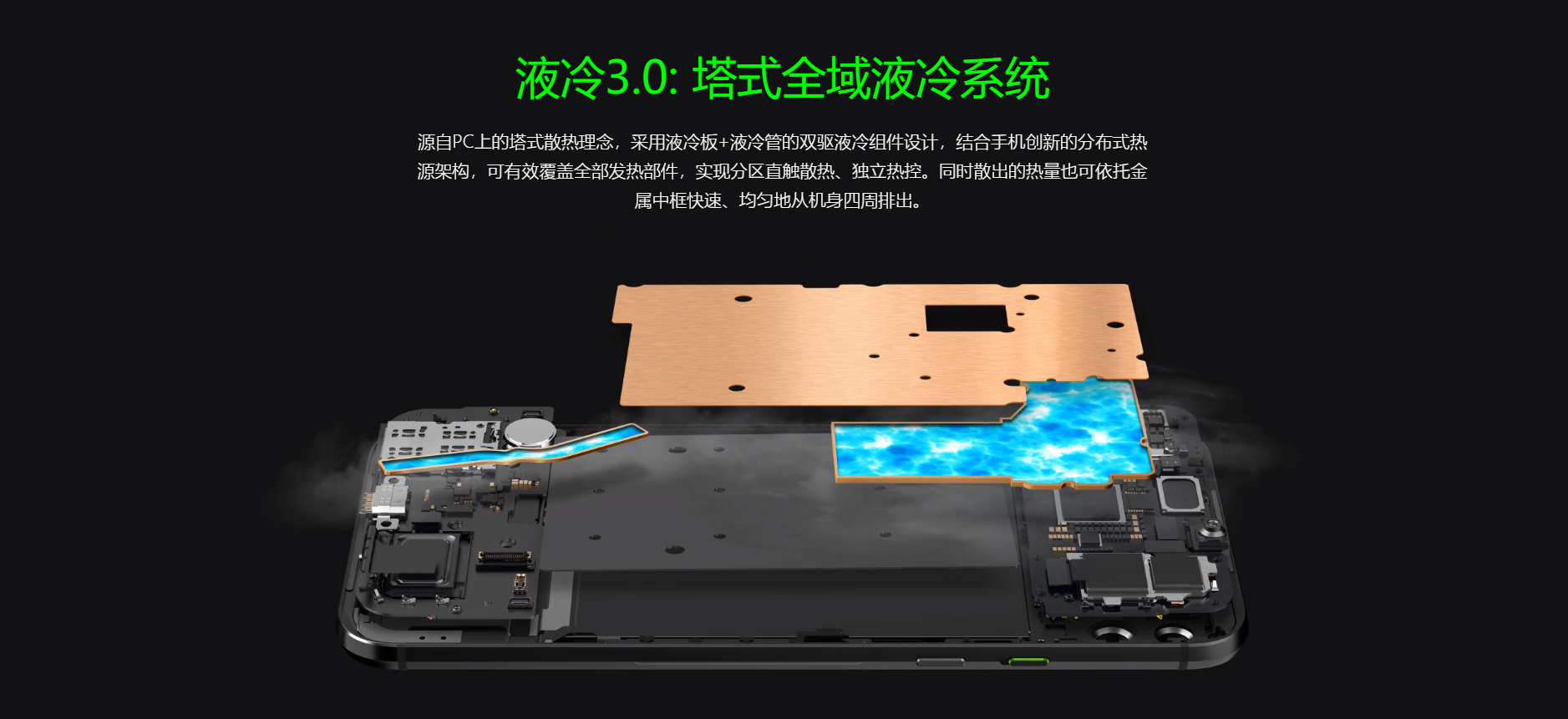

散热设计对于游戏手机来说无疑是最为抢眼的，黑鲨游戏手机 2 的将其散热方案命名为塔式全域液冷散热系统，这个系统一改以往只采用导热铜管作为“液冷”物料的设计，改为将大部分散热方案设计在散热板上。

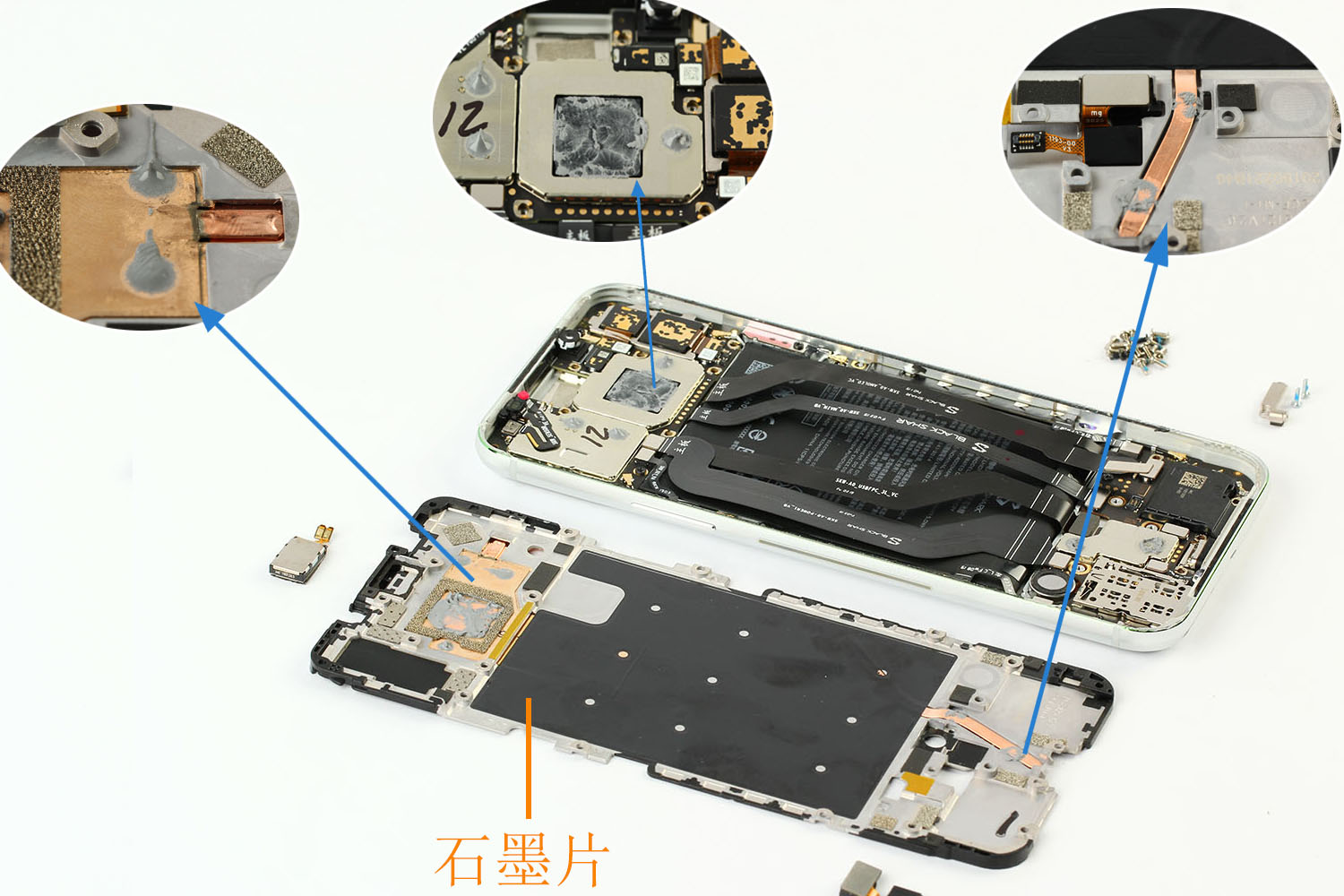

这块散热板靠着主、副板和电池一侧贴有大面积的石墨片，而此前在游戏手机中最为常见的“液冷”导热铜管在黑鲨游戏手机 2 中也升级成为液冷板 + 液冷铜管设计，液冷板覆盖着主板主要发热区，液冷铜管则位于副板处，力求让整个“液冷”系统覆盖面变得更大。
主板 CPU 位置上并没有屏蔽罩保护，所以某程度上这块散热板也充当起保护的作用。这样的设计带来另外一个好处是，导热硅脂以及散热板上的液冷板可以直接接触主要发热区域。此外，散热板靠近屏幕一侧为一块大铜板，当热量传到液冷板、液冷铜管后，热量还能通过铜板进行扩散，而散热板上对应电池位置的石墨贴则能吸收散热板中间空隙处的热量。
所以总体来说，使用散热板这个散热设计方案散热效率比起前两代的黑鲨游戏手机都要高。

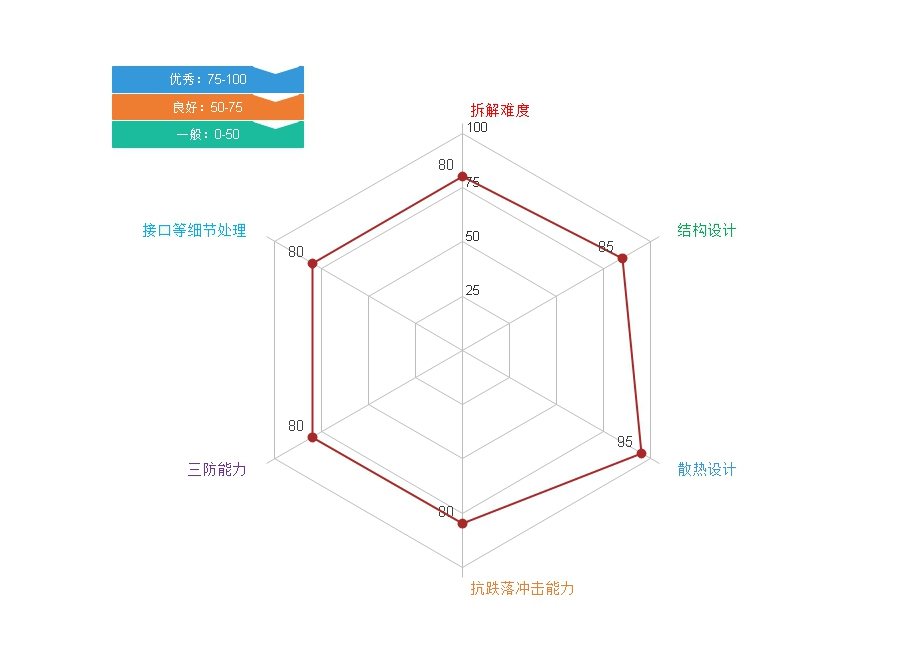

拆解评分：
总结：
毫无疑问，用散热板作为手机内部重要的散热方案是黑鲨游戏手机 2 的最大亮点。正是因为这块散热板的加入，使得黑鲨游戏手机 2 的内部设计比起不少安卓手机都要复杂得多。
然而，这种散热设计方案未来或许也只能在游戏手机中才能看到，毕竟综合成本、实际使用体验差距等因素考虑，即便是旗舰机型也未必需要用到如此强大的散热方案
